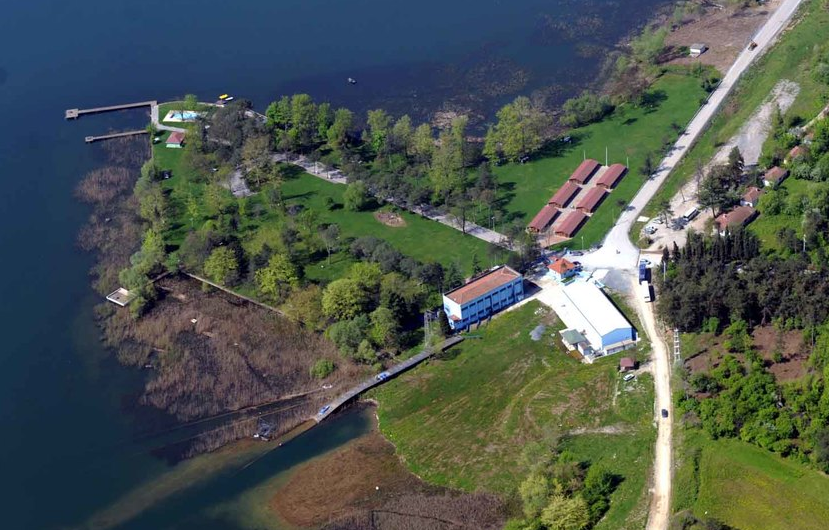

SAPANCA GÖLÜ-YUVACIK ARITMA TESİSİ ARASI TERFİ SİSTEMİ
PROJENİN TANIMI :

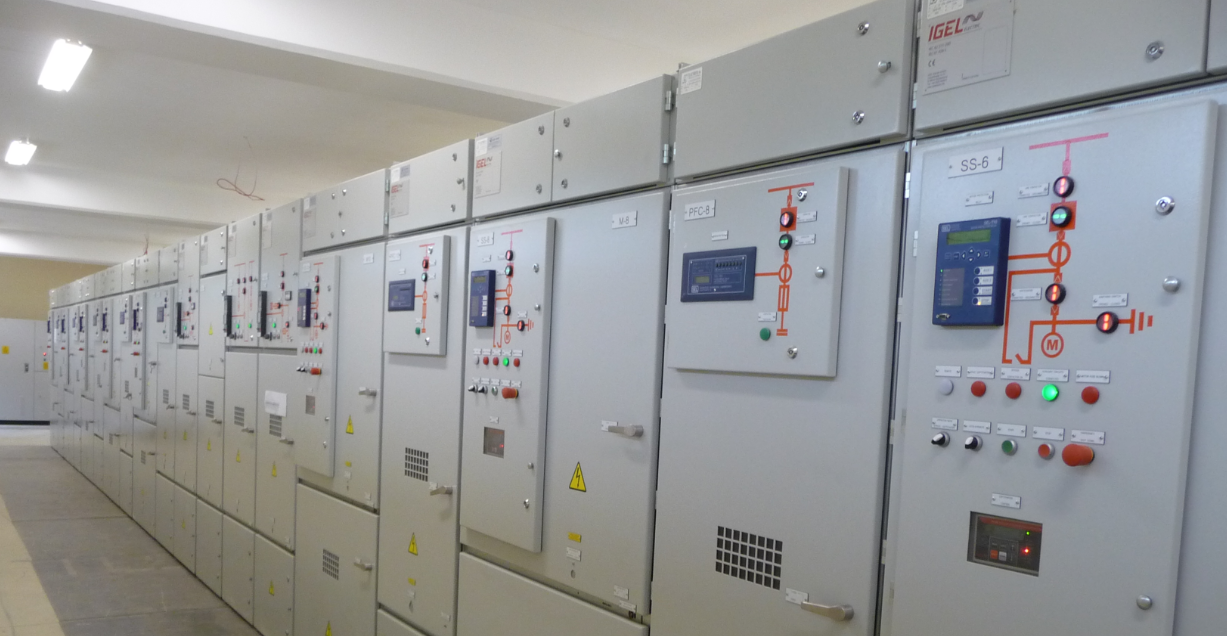

5 adet 6,3 kV 1.250 kw Orta Gerilim soft starterli motor kumanda ve kompanzasyon panosu ile Terfi
Merkezi, Depolar ve arıtma tesisi arasında RF haberleşme sisteminin kurulması. Sistemin PLC ve
SCADA ile otomasyonu.
AÇIKLAMA :
* Sistem Eski terfi, Yeni terfi, Seka Yüksek Depo, Balaban Su deposu ve Thames Water olmak
üzere 5 birimden oluşmaktadır.
* Her istasyonda PLC’ler ile toplanan veriler RF hattı üzerinden merkeze taşınmaktadır.
* Merkez istasyona kurulan SCADA sistemi ile bütün veriler izlenmekte ve sisteme kumanda
edilmektedir.
* OG motorların yol verilmesinde Yumuşak Yolvericiler tercih edilmiştir.
* Ayrıca sistemde her bir motor için ileri seviye motor koruma rölesi kullanılmıştır.
* Kurulan otomasyon sistemi Radyo Modemler, PLC, SCADA, ultrasonik debimetreler, ultrasonik
seviye sensörleri, basınç transmiterleri vana ve kumanda panoları, vakum kontaktörlü giriş
hücreleri, Yumuşak yolvericileri ve kompanzasyonu ile birlikte komple anahtar teslimi paket bir çözümdür.
OG SENKRON MOTORUN SOFTSTARTER İLE YOLVERME PROJESİ
PROJENİN TANIMI:
Demir Çelik firmasında, oksijen tesisinde soğutma amaçlı Orta Gerilim Kompresör SENKRON Motoruna IGEL marka Soft Starter ile devreye alma işlemi yapılmıştır.
AÇIKLAMA:
Proje kapsamında;
* Senkron motor için, IGEL ISA-HD 600 A 3300 V Soft Starter temin edilmesi,
* Soft Starter’da opsiyonel röle ve parametre ilavesi ile 3750 HP gücünde Senkron Motorun, 110 V DC rotor uyartım geriliminin parametreleri ayarlanarak Orta Gerilim SENKRON Soft Starter ile devreye alınması,
* Mevcut otomasyon sistemine bilgi aktarılarak SCADA’dan kontrolünün sağlanması,
Yapılmıştır.
İSKİ MELEN 2. ETAP POMPA TERFİ MERKEZİ
PROJENİN TANIMI:
İstanbul Büyükşehir Belediyesi İSKİ Genel Müdürlüğü'nce Melen-2 terfi istasyonu kurularak İstanbul'un su ihtiyacının karşılanması amaçlanmaktadır. 11 kV Yolvericeler MetalClad yapıda olup “All in One” çözümü uygulanmıştır. Bu yapı ile 2xBesleme, 1xKuplaj, 10xKompanzasyon ve 10xYolverme sistemi aynı yerde ve 23,20 metre de kompakt bir çözüm sunulmuştur. Geriye sadece besleme ve motor kabloları çekilmesi kalmıştır.
Bu tesisin, OG ve tüm otomasyon SCADA işleri “ABC Enser Otomasyon” firması tarafından yapılmıştır.
AÇIKLAMA:
Proje kapsamında;
* 8 adet 11 kV 4500 kW; 1,7 m3/sn ve 2 adet 11 kV 2700 kW 1,0 m3/sn pompa motorlarına IGEL Yumuşak Yolverici (Soft Starter) kullanılmıştır.
* Pompa istasyonundaki Hitachi PLC ve Movicon SCADA sistemleri, yedekli (Redundant) yapıda çalışmaktadır.
* Prosesin izlenmesi ve kontrolü için, 42” LCD Monitör ve 10” Hitachi Operatör Panel (HMI) kullanılmıştır.
* 154 kV şalt sahasında enerji izleme otomasyonu kurulmuştur.
* Terfi Deposu ile Pompa istasyonu arası fiberoptik haberleştirilmiştir.
* Melen’den alınan su, 10 adet OG pompa ile yükleme deposuna aktarılmaktadır.
* Buradan cazibe ile İstanbul'a su akışı sağlanmaktadır.
(Giriş DN3000, Çıkış 2xDN2500 tip boru)
SARIGAZİ POMPA İSTASYONU OG MOTORLARA SOFT STARTER İLE YOLVERME
PROJENİN TANIMI :
İSKİ, Sarıgazi ve çevresine içme suyu temini amacıyla kurulmuş olan terfi istasyonundaki orta gerilim motorlarına orta gerilim softstarterler ile yol verilmiştir.
AÇIKLAMA:
* Gücü 355 kW,
* Besleme Gerilimi 6 kV
* 6 Adet Orta Gerilim Yumuşak Yolvericiler ile yol verilmiştir.
AVANTAJLAR:
* Demeraj akımını azaltma ve mekanik darbeleri engelleme
* Yumuşak ve düzgün kalkış ve duruşu temin etme
* Ağır şartlarda çalışmaya uygun tasarımÖzel yol verme ve durdurma özellikleri
* İleri seviyede motor koruma özellikleri
* Diesel Generatör ile kalkış
* Bakım gerektirmeyen elektronik yapı
